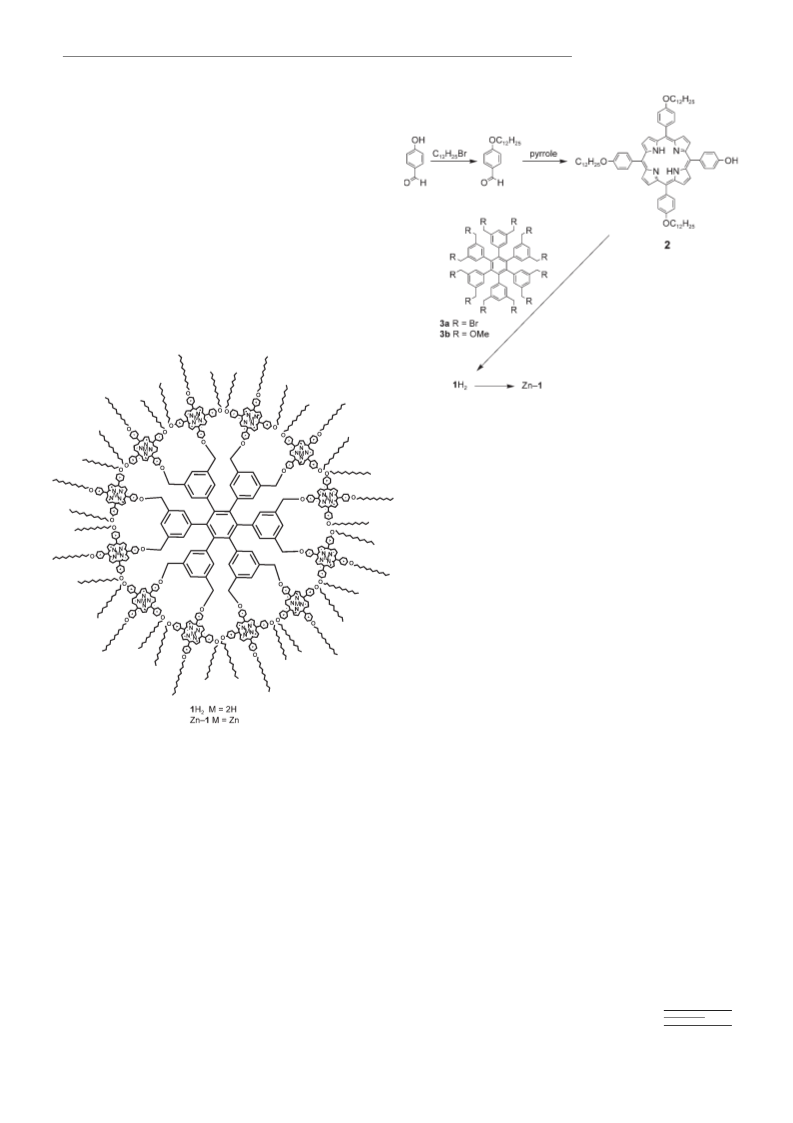

Porphyrin Disks
FULL PAPER
0.070 mm, pore size 6 nm, eluent: 1% methanol and 1% triethylamine in
chloroform). Yield: 11 mg (0.70 mmol, 86%)of Zn –1 as a purple solid.
M.p. 1298C; 1H NMR (500 MHz, CDCl3): d=8.7 (brs, 48H; H17, H10,
H14, H13), 8.6 (brs, 24H; H15–16), 8.4 (brs, 24H; H11–12), 7.99 (brs,
6H; Hc), 7.97 (brd, 48H; H9, H3), 7.62 (brs, 12H; Ha), 7.51 (brs, 24H;
H7), 7.23 (brd, 24H; H2), 7.22 (brd, 24H; H8), 7.16 (brs, 24H; H5), 6.5
(brs, 24H; H6), 6.1 (brs, 24H; H4); 5.3 (brs, 24H; Hb), 4.24 (brt, 24H;
H25), 3.4 (brt, 24H; H32), 3.0 (brt, 24H; H18), 1.98 (brquartet, 24H;
H26), 1.67 (brs, 24H; H27), 1.5–0.0 (brs, 192H; H30, H29, H28), 1.5–0.0
(brs, 240H; H33-H37), 1.5–0.0 (brs, 240H; H23-H19), 0.87 ppm (brt,
108H; H38, H31, H24); 13C NMR (75 MHz, CDCl3): d=135 (C9, C3, C7,
C5), 132 (Cc), 120 (Ca), 113 (C2), 112.5 (C8), 112 (C6, C4), 68.3 (Cb),
68.0–67.4 (C25, C32, C18), 31.9 (C36, C29, C22), 29.6 (C26), 29.4 (C35,
C28, C21), 26.3 (C27), 26.0 (C33, C20, C19, C34), 22.7 (C37, C30, C23),
14.1 ppm (C38, C31, C24); UV/Vis (CHCl3): lmax (log e): 424 (6.7), 522
(5.6), 580 nm (5.1mÀ1 cmÀ1); MS (MALDI-TOF): m/z: 15644 (calcd
15712); elemental analysis (%) calcd for C 1014H1230N48O48Zn12: C 77.85, H
7.92, N 4.30; found: C 77.68, H 8.22, N 4.16.
J. Am. Chem. Soc. 2003, 125, 2372; e)Y. Kuramochi, A. Satake, Y.
Kobuke, J. Am. Chem. Soc. 2004, 126, 8668; f)O. Shoji, H. Tanaka,
T. Kaway, Y. Kobuke, J. Am. Chem. Soc. 2005, 127, 8598; g)D. Fur-
utsu, A. Satake, Y. Kobuke, Inorg. Chem. 2005, 44, 4460.
[8] a)J. M. Ribo, J. Crusats, F. Sague, J. Claret, R. Rubires, Science
2001, 292, 2063; b)A. D. Schwab, D. E. Smith, C. S. Rich, E. R.
Young, W. F. Smith, J. C. de Paula, J. Phys. Chem. B 2003, 107,
11339; c)M. de Napoli, S. Nardis, R. Paolesse, M. G. H. Vicente, R.
Lauceri, R. Purrello, J. Am. Chem. Soc. 2004, 126, 5934; d)M.
Yuasa, K. Oyaizu, A. Yamaguchi, M. Kuwakado, J. Am. Chem. Soc.
2004, 126, 11128; e)G. de Luca, A. Romeo, L. Monsꢁ Scolaro, J.
Phys. Chem. B 2005, 109, 7149; f)Z. Wang, C. J. Medforth, J. A.
Shelnutt, J. Am. Chem. Soc. 2004, 126, 15954; g)J.-S. Hu, Y.-G.
Guo, H. P. Liang, L.-J. Wan, L. Jiang, J. Am. Chem. Soc. 2005, 127,
17090.
[9] a)T. Yokoyama, S. Yokoyama, T. Kamikado, Y. Okuno, S. Mashiko,
Nature 2001, 413, 619; b)T. N. Milic, N. Chi, D. G. Yablon, G. W.
Flynn, J. D. Batteas, C. M. Drain, Angew. Chem. 2002, 114, 2221;
Angew. Chem. Int. Ed. 2002, 41, 2117; c)A. D. Schwab, D. E. Smith,
B. Bond-Watts, D. E. Johnston, J. Hone, A. T. Johnson, J. C. de Pau-
la, W. F. Smith, Nano Lett. 2004, 4, 1261; d)Y. Zhou, B. Wang, M.
Zhu, J. G. Hou, Chem. Phys. Lett. 2005, 403, 140; e)J. Otsuki, E.
Nagamine, T. Kondo, K. Iwasaki, M. Asakawa, K. Miyake, J. Am.
Chem. Soc. 2005, 127, 10400; f)R. van Hameren, P. Schçn, A. M.
van Buul, J. Hoogboom, S. V. Lazarenko, J. W. Gerritsen, H. Engel-
kamp, P. C. M. Christianen, H. A. Heus, J. C. Maan, T. Rasing, S.
Speller, A. E. Rowan, J. A. A. W. Elemans, R. J. M. Nolte, Science
2006, 314, 1433.
Acknowledgements
The Dutch National Research School Combination Catalysis (NRSC-C),
support by NanoNed—the Dutch nanotechnology initiative by the Minis-
try of Economic Affairs and the Council for the Chemical Sciences of
the Netherlands Organization for Scientific Research (CW-NWO)are ac-
knowledged for financial support to M.C.L., S.S., R.J.M.N., J.A.A.W.E.
(VENI grant)and A.E.R. (VIDI grant). We would like to thank Dr. H.
Engelkamp for his help with drawing the cartoons.
[10] a)H. L. Anderson, Inorg. Chem. 1994, 33, 972; b)P. N. Taylor, H. L.
Anderson, J. Am. Chem. Soc. 1999, 121, 11538; c)T. E. O. Screen,
J. R. G. Thorne, R. G. Denning, D. G. Bucknall, H. L. Anderson, J.
Am. Chem. Soc. 2002, 124, 9712.
[1] For a recent review, see: J. A. A. W. Elemans, R. van Hameren,
R. J. M. Nolte, A. E. Rowan, Adv. Mater. 2006, 18, 1251.
[2] a)E. G. McRae, M. Kasha, J. Chem. Phys. 1958, 28, 721; b)M.
Kasha, H. R. Rawls, M. A. El-Bayoumi, Pure Appl. Chem. 1965, 11,
371.
[11] a)V. F. Slagt, P. W. N. M. van Leeuwen, J. N. H. Reek, Angew.
Chem. 2003, 115, 5777; Angew. Chem. Int. Ed. 2003, 42, 5619; b)P.
Ballester, A. I. Oliva, A. Costa, P. M. Deyꢂ, A. Frontera, R. M.
Gomila, C. A. Hunter, J. Am. Chem. Soc. 2006, 128, 5560.
[12] Part of this work has appeared as a preliminary communication:
M. C. Lensen, S. J. T. van Dingenen, J. A. A. W. Elemans, H. P. Dijk-
stra, G. P. M. van Klink, G. van Koten, J. W. Gerritsen, S. Speller,
R. J. M. Nolte, A. E. Rowan, Chem. Commun. 2004, 762.
[13] H. P. Dijkstra, C. A. Kruithof, N. Ronde, R. van de Coevering, D. J.
Ramon, D. Vogt, G. P. M. van Klink, G. van Koten, J. Org. Chem.
2003, 68, 675.
[14] H. A. M. Biemans, A. E. Rowan, A. Verhoeven, P. Vanoppen, L.
Latterini, J. Foekema, A. Schenning, E. W. Meijer, F. C. de Schryver,
R. J. M. Nolte, J. Am. Chem. Soc. 1998, 120, 11054.
[3] a)G. McDermott, S. M. Prince, A. A. Freer, A. M. Haw-
thornthwaite-Lawless, M. Z. Papiz, R. J. Cogdell, N. W. Isaacs,
Nature 1995, 374, 517; b)T. Pullerits, V. Sundstrçm, Acc. Chem. Res.
1996, 29, 381; c)S. Bahatyrova, R. N. Frese, C. A. Siebert, J. D.
Olsen, K. O. van der Werf, R. van Grondelle, R. A. Niederman,
P. A. Bullough, C. Otto, C. N. Hunter, Nature 2004, 430, 1058.
[4] For reviews about artificial porphyrin arrays, see: a)M. R. Wasie-
lewski, Chem. Rev. 1992, 92, 435; b)H. Kurreck, M. Huber, Angew.
Chem. 1995, 107, 929; Angew. Chem. Int. Ed. Engl. 1995, 34, 849;
c)C. Chin-Ti in Comprehensive Supramolecular Chemistry, Vol. 5
(Eds.: J. L. Atwood, J. E. D. Davies, D. D. MacNicol, F. Vçgtle, D. N.
Reinhoudt, J.-M. Lehn), Pergamon, Elmsford, 1996, p. 91;
d)J. K. M. Sanders in Comprehensive Supramolecular Chemistry,
Vol. 9 (Eds.: J. L. Atwood, J. E. D. Davies, D. D. MacNicol, F.
Vçgtle, D. N. Reinhoudt, J.-M. Lehn), Pergamon, Elmsford, 1996,
p. 131; e)A. Harriman, J. P. Sauvage, Chem. Soc. Rev. 1996, 25, 41;
f)M. D. Ward, Chem. Soc. Rev. 1997, 26, 365; g)C. M. Drain, G.
Bazzan, T. Milic, M. Vinodu, J. C. Goeltz, Isr. J. Chem. 2005, 45,
724; h)A. Satake, Y. Kobuke, Tetrahedron 2005, 61, 13.
[5] a)A. K. Burrell, D. L. Officer, P. G. Plieger, D. C. W. Reid, Chem.
Rev. 2001, 101, 2751; b)D. Kim, A. Osuka, Acc. Chem. Res. 2004,
37, 735.
[6] a)C. M. Drain, K. C. Russell, J.-M. Lehn, Chem. Commun. 1996,
337; b)C. M. Drain, X. X. Shi, T. Milic, F. Nifiatis, Chem. Commun.
2001, 287; c)Y. H. Ni, R. R. Puthenkovilakom, Q. Huo, Langmuir
2004, 20, 2765.
[7] a)U. Michelsen, C. A. Hunter, Angew. Chem. 2000, 112, 780;
Angew. Chem. Int. Ed. 2000, 39, 764; b)K. Ogawa, Y. Kobuke,
Angew. Chem. 2000, 112, 4236; Angew. Chem. Int. Ed. 2000, 39,
4070; c)C. A. Hunter, C. M. R. Low, M. J. Packer, S. E. Spey, J. G.
Vinter, M. O. Vysotsky, C. Zonta, Angew. Chem. 2001, 113, 2750;
Angew. Chem. Int. Ed. 2001, 40, 2678; d)R. Takahashi, Y. Kobuke,
[15] For a detailed study of the assembly of porphyrin dodecamers in
ring-like aggregates and their absorption and fluorescence behav-
iour, see: C. R. L. P. N. Jeukens, M. C. Lensen, F. J. P. Wijnen,
J. A. A. W. Elemans, P. C. M. Christianen, A. E. Rowan, J. W. Gerrit-
sen, R. J. M. Nolte, J. C. Maan, Nano Lett. 2004, 4, 1401.
[16] X. Qiu, C. Wang, Q. Zeng, B. Xu, S. Yin, H. Wang, S. Xu, C. Bai, J.
Am. Chem. Soc. 2000, 122, 5550.
[17] An increase in tunnelling current to values above 1 pA resulted in
an instantaneous loss of ordered structures in the STM images.
[18] In general, bright features in STM images correspond to parts of the
molecule that are good conductors of the tunnelling current, for ex-
ample, an aromatic surface. For further information, see: R. Lazzar-
oni, A. Calderone, J. L. Bredꢃs, J. P. Rabe, J. Chem. Phys. 1997, 107,
99.
[19] For other examples of “edge-on” oriented disk-like molecules that
have been imaged by STM, see: a)P. Samorꢄ, H. Engelkamp, P.
de Witte, A. E. Rowan, R. J. M. Nolte, J. P. Rabe, Angew. Chem.
2001, 113, 2410; Angew. Chem. Int. Ed. 2001, 40, 2348; b)C. B.
France, P. G. Schroeder, B. A. Parkinson, Nano Lett. 2002, 2, 693;
c)J. A. A. W. Elemans, M. C. Lensen, J. W. Gerritsen, H. van Kemp-
en, S. Speller, R. J. M. Nolte, A. E. Rowan, Adv. Mater. 2003, 15,
2070.
