1050
R. Patiño-Molina et al.
PAPER
Reaction of 2-Oxopiperazines 3–5 with Phenyl Isocyanate; Gen-
eral Procedure
3.97 (d, J = 18.2 Hz, 1 H, H-3), 3.92 (dd, J = 14.0, 4.1 Hz, 1 H, H-
6), 2.79 (dd, J = 17.6, 9.1 Hz, 1 H, 5-CH2), 2.64 (dd, J = 17.6, 3.2
Hz, 1 H, 5-CH2), 1.29 (t, J = 7.1 Hz, 3 H, CH2CH3).
13C NMR (300 MHz, CDCl3): d = 172.6, 170.7, 154.7, 150.4 (C=O),
138.8, 137.0, 128.9, 128.8, 124.5, 123.0, 120.4, 119.5 (C6H5), 62.0
(CH2CH3), 48.8 (C-5), 46.4 (C-3), 44.9 (C-6), 36.9 (5-CH2), 13.9
(CH2CH3).
A solution of the corresponding 2-oxopiperazine 3–5 (3.3 mmol) in
anhyd THF (24 mL) at 0 °C, was treated with phenyl isocyanate
(0.36 mL, 3.3 mmol) and stirred at the indicated temperature for 30
min. The white solid that formed was filtered and, after evaporation,
the resulting residue was purified on a silica gel column, using
CH2Cl2–MeOH (100:1) as eluent.
Anal. Calcd for C22H24N4O5: C, 62.25; H, 5.70; N, 13.20. Found: C,
61.99; H, 5.71; N, 13.13.

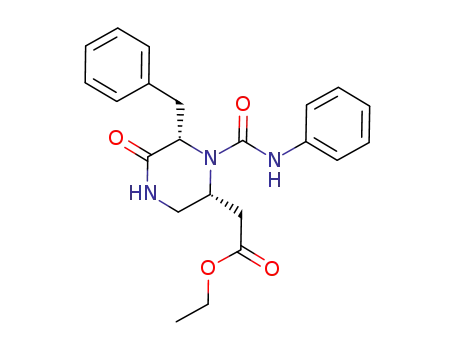

(5RS)-5-(1¢-Ethoxycarbonyl)methyl-4-(N-phenyl)carbamoyl-
piperazin-2-one (6)
Yield: 90% (from 3); white foam.
1H NMR (300 MHz, CDCl3): d = 7.74 (s, 1 H, H-1), 7.41–7.01 (m,
5 H, C6H5), 6.86 (s, 1 H, 4-CONH), 4.80–4.78 (m, 1 H, H-5), 4.68
(d, J = 18.4 Hz, 1 H, H-3), 4.19 (q, J = 7.1 Hz, 2 H, CH2CH3), 3.80
(d, J = 18.4 Hz, 1 H, H-3), 3.71 (dd, J = 18.4, 4.0 Hz, 1 H, H-6),
3.32–3.26 (m, 1 H, H-6), 2.91 (dd, J = 16.7, 8.8 Hz, 1 H, 5-CH2),
2.63 (dd, J = 16.7, 4.9 Hz, 1 H, 5-CH2), 1.27 (t, J = 7.1 Hz, 3 H,
CH2CH3).
Pyrazino[1,2-f]pyrimidine-3,6,8-triones 10–12, 18; General
Procedure
A stirred solution of the corresponding compound 6–9 (2.5 mmol)
in anhyd THF (23 mL) was treated with DBU (0.95 mL, 6.3 mmol).
Stirring was continued for 6 days at r.t. The solid that formed was
filtered and the solvent was concentrated in vacuo. The resulting
residue was chromatographed on a silica gel column eluting with
CH2Cl2–MeOH (100:1).
13C NMR (75 MHz, CDCl3): d = 171.9, 167.9, 154.3 (C=O), 138.9,
128.7, 123.0, 119.8 (C6H5), 61.5 (CH2CH3), 46.0 (C-5), 44.5 (C-3),
44.0 (C-6), 35.3 (5-CH2), 13.9 (CH2CH3).
(9aRS)-7-Phenyl-4-H-tetrahydropyrazino[1,2-f]pyrimidine-
3,6,8-trione (10)
Yield: 81% (from 6); white foam.
Anal. Calcd for C15H19N3O4: C, 59.01; H, 6.27; N, 13.76. Found: C,
58.97; H, 6.29; N, 13.70.
1H NMR (300 MHz, DMSO-d6): d = 8.24 (s, 1 H, H-2), 7.42–7.14
(m, 5 H, C6H5), 4.07 (d, J = 17.6 Hz, 1 H, H-4), 4.01–3.97 (m, 1 H,
H-9a), 3.84 (d, J = 17.6 Hz, 1 H, H-4), 3.34–3.21 (m, 2 H, H-1),
2.93 (dd, J = 16.5, 5.0 Hz, 1 H, H-9), 2.80 (dd, J = 16.5 10.2 Hz, 1
H, H-9).
(3S,5R)-5-(1¢-Ethoxycarbonyl)methyl-3-methyl-4-(N-phe-
nyl)carbamoylpiperazin-2-one (7)
Yield: 85% (from 4); white foam; [a]D –1.5 (c = 0.99, CHCl3).
13C NMR (75 MHz, DMSO-d6): d = 167.6 (C-3), 166.3 (C-8), 152.1
(C-6), 135.9, 129.0, 128.2, 127.5 (C6H5), 46.6 (C-9a), 46.4 (C-4),
43.8 (C-1), 33.6 (C-9).
1H NMR (300 MHz, CDCl3): d = 7.49–6.91 (m, 5 H, C6H5), 6.27 (s,
1 H, H-1), 5.89 (s, 1 H, 4-CONH), 4.63–4.58 (m, 1 H, H-3), 4.52–
4.49 (m, 1 H, H-5), 4.14 (q, J = 7.1 Hz, 2 H, CH2CH3), 3.93–3.87
(m, 1 H, H-6), 3.80–3.73 (m, 1 H, H-6), 3.08 (dd, J = 17.3, 3.6 Hz,
1 H, 5-CH2), 2.61 (dd, J = 17.3, 7.6 Hz, 1 H, 5-CH2), 1.50 (d,
J = 7.3 Hz, 1 H, 3-CH3), 1.25 (t, J = 7.1 Hz, 3 H, CH2CH3).
13C NMR (75 MHz, CDCl3): d = 170.3, 169.0, 157.2 (C=O), 138.9,
128.7, 122.6, 119.2 (C6H5), 61.2 (CH2CH3), 51.3 (C-3), 46.7 (CH-
5), 40.9 (C-6), 35.0 (5-CH2), 20.0 (3-CH3), 14.1 (CH2CH3).
Anal. Calcd for C13H13N3O3: C, 60.22; H, 5.05; N, 16.21. Found: C,
60.07; H, 5.27; N, 16.24.
(4S,9aR)-4-Methyl-7-phenyl-4-H-tetrahydropyrazino[1,2-f]py-
rimidine-3,6,8-trione (11)
Yield: 79% (from 7); white foam; [a]D 2.4 (c = 1.05, CHCl3).
1H NMR (300 MHz, CDCl3): d = 7.49–6.99 (m, 6 H, C6H5, H-2),
4.65 (q, J = 6.9 Hz, 1 H, H-4), 4.03–3.95 (m, 1 H, H-9a), 3.71 (dd,
J = 14.0, 4.5 Hz, 1 H, H-1), 3.48–3.41 (m, 1 H, H-1), 2.87 (dd,
J = 16.2, 3.5 Hz, 1 H, H-9), 2.72 (dd, J = 16.2, 13.2 Hz, 1 H, H-9),
1.58 (d, J = 7.0 Hz, 3 H, 4-CH3).
13C NMR (75 MHz, CDCl3): d = 171.7 (C-3), 167.4 (C-8), 152.3 (C-
6), 136.3, 129.1, 128.6 (C6H5), 53.6 (C-4), 48.2 (C-9a), 43.7 (C-1),
35.9 (C-9), 20.2 (4-CH3).
Anal. Calcd for C16H21N3O4: C, 60.17; H, 6.63; N, 13.16. Found: C,
60.11; H, 6.39; N, 13.02.
(3S,5R)-3-Benzyl-5-(1¢-ethoxycarbonyl)methyl-4-(N-phe-
nyl)carbamoylpiperazin-2-one (8)
Yield: 80% (from 5); white foam; [a]D 70.2 (c = 0.70, CHCl3).
1H NMR (300 MHz, CDCl3): d = 8.48 (s, 1 H, H-1), 7.34–6.98 (m,
10 H, C6H5), 6.84 (br s, 1 H, 4-CONH), 5.03 (t, J = 5.0 Hz, 1 H, H-
3), 4.60–4.53 (m, 1 H, H-5), 4.21–4.03 (m, 2 H, CH2CH3), 3.64 (dd,
J = 12.8, 3.4 Hz, 1 H, H-6), 3.42 (dd, J = 13.7, 4.6 Hz, 1 H, 3-CH2),
3.25 (dd, J = 13.7, 5.4 Hz, 1 H, 3-CH2), 3.15 (ddd, J = 12.8, 5.4, 2.8
Hz, 1 H, H-6), 2.22 (dd, J = 18.1, 3.1 Hz, 1 H, 3-CH2), 1.98 (dd,
J = 18.1, 9.1 Hz, 1 H, 3-CH2), 1.27 (t, J = 7.2 Hz, 3 H, CH2CH3).
13C NMR (75 MHz, CDCl3): d = 173.3, 170.0, 155.7 (C=O), 139.3,
138.3, 130.5, 128.8, 128.4, 126.8, 119.1 (C6H5), 61.4 (CH2CH3),
57.5 (C-3), 48.4 (C-5), 45.8 (C-6), 37.1 (3-CH2), 35.9 (5-CH2), 13.9
(CH2CH3).
Anal. Calcd for C14H15N3O3: C, 61.53; H, 5.53; N, 15.38. Found: C,
61.40; H, 5.31; N, 15.44.
(4S,9aR)-4-Benzyl-7-phenyl-4-H-tetrahydropyrazino[1,2-f]py-
rimidine-3,6,8-trione (12)
Yield: 75% (from 8); white foam; [a]D 86.0 (c = 1.09, CHCl3).
1H NMR (300 MHz, CDCl3): d = 7.52–7.17 (m, 11 H, C6H5, H-2),
4.85 (dd, J = 5.8 Hz, 2.8, 1 H, H-4), 3.84–3.79 (m, 1 H, H-9a), 3.48
(dd, J = 13.7, 2.8 Hz, 1 H, 4-CH2), 3.23 (dd, J = 13.7, 5.8 Hz, 1 H,
4-CH2), 2.88–2.80 (m, 1 H, H-1), 2.58 (dd, J = 16.3, 3.2 Hz, 1 H, H-
9), 2.31 (dd, J = 16.3, 13.4 Hz, 1 H, H-9), 1.60 (dd, J = 14.5, 11.4
Hz, 1 H, H-1).
Anal. Calcd for C22H25N3O4: C, 66.82; H, 6.37; N, 10.63. Found: C,
66.92; H, 6.36; N, 10.51.
13C NMR (75 MHz, DMSO-d6): d = 170.4 (C-3), 167.5 (C-8), 152.7
(C-6), 136.3, 134.8, 130.0, 129.2, 128.6, 128.4, 127.6 (C6H5), 59.2
(C-4), 46.9 (C-9a), 42.4 (C-1), 37.9 (4-CH2), 35.5 (C-9).
(3S,5R)-5-(1¢-Ethoxycarbonyl)methyl-1,4-bis(N-phenyl)car-
bamoylpiperazine-2-one (9)
Yield: 34% (from 3, in a reaction performed at r.t.); white foam.
1H NMR (300 MHz, CDCl3): d = 11.12 (s, 1 H, NH), 8.56 (s, 1 H,
NH), 7.53–7.03 (m, 10 H, C6H5), 4.76–4.70 (m, 2 H, H-3, H-5), 4.32
(dd, J = 14.0, 5.2 Hz, 1 H, H-6), 4.25 (q, J = 7.1 Hz, 2 H, CH2CH3),
Anal. Calcd for C20H19N3O3: C, 68.75; H, 5.48; N, 12.03. Found: C,
68.48; H, 5.53; N, 12.08.
Synthesis 2007, No. 7, 1047–1053 © Thieme Stuttgart · New York
